直流电抗器 DSL


产品编号:

1131526348091314176

直流电抗器用于直流电路中能减少电流脉动,当电感量达到一定量时能保证电流连续不断流。

所属分类:

电抗器系列

  • 产品描述
  • 产品特点
  • 技术规格
  • 产品尺寸
  •   DSL系列直流电抗器用于直流电路中能减少电流脉动,当电感量达到一定量时能保证电流连续不断流。改善电容滤波造成的输入电流波形畸变,减少和防止因冲击电流造成整流桥损坏和电容过热,提高功率因素,降低直流母线交流脉冲,限制电网电压的瞬变。

    关键词:
    • 直流电抗器
  • 产品特点(Product characteristics)

    1.额定工作电压:DC500V-DC1000V 50/60Hz

    2.额定工作电流:5A至1600A@40℃;

    3.抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)

    4.绝缘电阻:铁芯-绕组1000VDC绝缘阻值≥100MΩ

    5.电抗器噪音:小于80dB(与电抗器水平距离点1米测试)

    6.防护等级:IP00

    7.绝缘等级:F级以上

    8.最大电流:1.5*额定电流,持续60S

    9.温升:≤85K

    10.适用标准:IEC60076; GB19212.1-2008; GB19212.21-2007; GB1094.6-2011



    使用环境条件(Environmental conditions)

    1.海拔高度不超过2000米

    2.耐温等级F级(155℃)以上

    3.运行环境温度-25℃~+45℃,相对湿度不超过90%

    4.周围无有害气体,无易燃易爆物品,应有良好的通风条件



    成品识别码(Product ldentification Code)

    DSL  —  0200  —  UIDA  —  EM33


    Product Type

    产品类别



    Current

    电流



    Structure and Material

    结构和材质



    Inductance

    电感量



  • 产品应用(Product Application)

    1.改善电容滤波造成的输入电流波形畦变;

    2.减少和防止因冲击电流造成整流桥损坏和电容过热;

    3.提高功率因素,降低直流母线交流脉冲;

    4.限制电网电压的瞬变;

    5.与并联连接的电容一起共同抑制或滤掉直流中纹波,以排除对负载的不利影响。

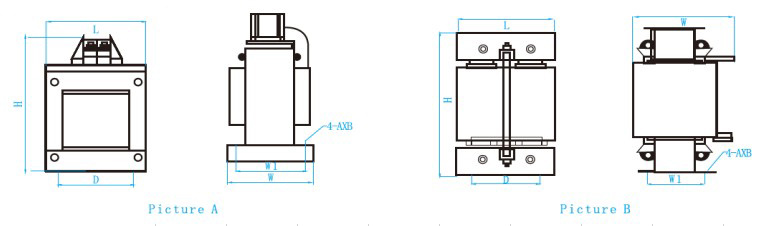

  • 产品尺寸图(Product Size)

    产品型号 图号

    适配功率

    (KW)

    额定电流

    (A)

    电感量

    (mH)

    绝缘等级 尺寸Dimension(±2mm)

    重量

    (KG±10%)

    L W H D W1 A*B
    DSL-0010-EIDA-E6M3 A 3.7 10 6.3 F,H 104 100 135 85 80 6*11 3Kg
    DSL-0015-EIDA-E3M6 5.5 15 3.6 F,H 104 100 135 85 80 6*11 3Kg
    DSL-0020-EIDA-E2M7 7.5 20 2.7 F,H 104 100 135 85 80 6*11 3Kg
    DSL-0030-EIDA-E2M0 11 30 2 F,H 115 120 160 95 90 7*11 4.5Kg
    DSL-0040-EIDA-E1M5 15 40 1.5 F,H 115 120 160 95 90 7*11 4.5Kg
    DSL-0050-EIDA-E1M1 22 50 1.08 F,H 115 120 160 95 90 7*11 4.5Kg
    DSL-0065-EIDA-EM80 30 65 0.8 F,H 115 120 160 95 90 7*11 4.5Kg
    DSL-0080-EIDA-EM70 37 80 0.7 F,H 138 130 170 111 95 7*18 6Kg
    DSL-0100-EIDA-EM54 45 100 0.54 F,H 138 130 170 111 95 7*18 6Kg
    DSL-0120-EIDA-EM45 B 55 120 0.45 F,H 165 155 215 130 87 10*16 14Kg
    DSL-0160-UIDA-EM36 75 160 0.36 F,H 165 165 215 130 97 10*16 15Kg
    DSL-0200-UIDA-EM33 90 200 0.33 F,H 210 180 275 176 105 11*18 20Kg
    DSL-0250-UIDA-EM26 110 250 0.26 F,H 210 195 275 176 115 11*18 24Kg
    DSL-0300-UIDA-EM20 132 300 0.20  F,H 210 210 275 176 125 11*18 27Kg
    DSL-0350-UIDA-EM17 160 350 0.17 F,H 210 225 275 176 125 11*18 28Kg
    DSL-0450-UIDA-E90U 185 450 0.09 F,H 210 225 275 176 125 11*18 28Kg
    DSL-0500-UIDA-E60U 220 500 0.06 F,H 210 225 275 176 125 11*18 28Kg
    DSL-0650-UIDA-E50U 300 650 0.05 F,H 210 225 275 176 130 11*18 30Kg
    DSL-0800-UIDA-E50U 380/400 800 0.05 F,H 240 245 290 206 120 11*18 35Kg
    DSL-1000-UIDA-E40U 450 1000 0.04 F,H 270 260 325 224 132 12*20 48Kg
    DSL-1200-UIDA-E40U 550 1200 0.04 F,H 270 270 355 224 147 12*20 55Kg
    DSL-1600-UIDA-E30U 630 1600 0.03 F,H 310 315 350 230 162 12*20 68Kg



  DSL系列直流电抗器用于直流电路中能减少电流脉动,当电感量达到一定量时能保证电流连续不断流。改善电容滤波造成的输入电流波形畸变,减少和防止因冲击电流造成整流桥损坏和电容过热,提高功率因素,降低直流母线交流脉冲,限制电网电压的瞬变。
