三相输出电抗器 OSL


产品编号:

1131526345419542528

三相输出电抗器安装在变频器输出端,用于限制变频器与电机连接电缆的容性充电电流。

所属分类:

电抗器系列

  • 产品描述
  • 产品特点
  • 技术规格
  • 产品尺寸
  •   OSL系列三相输出电抗器安装在变频器输出端,用于限制变频器与电机连接电缆的容性充电电流,钝化变频器输出的PMW波电压上升率。

      1.降低电机的噪音,降低涡流损耗。

      2.降低输入高次谐波造成的漏电流。

      3.用于平滑滤波,降低顺变电压dv/dt。延长电机寿命。

      4.保护变频器内部的功率开关器件

    关键词:
    • 三相输出电抗器
  • 产品特点(Product characteristics)

    1.额定工作电压:220VAC-1140VAC 50/60Hz

    2.额定工作电流:5A至1600A @40℃;

    3.抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)

    4.绝缘电阻:铁芯-绕组1000VDC绝缘阻值≥100MΩ

    5.电抗器噪音:小于80dB(与电抗器水平距离点1米测试)

    6.防护等级:IP00

    7.绝缘等级:F级以上

    8.最大电流:1.5*额定电流,持续60S

    9.温升:≤85K

    10:载波频率:2-8KHz

    11.适用标准:IEC60076; GB19212.1-2008; GB19212.21-2007; GB1094.6-2011



    使用环境条件(Environmental conditions)

    1.海拔高度不超过2000米

    2.耐温等级F级(155℃)以上

    3.运行环境温度-25℃~+45℃,相对湿度不超过90%

    4.周围无有害气体,无易燃易爆物品,应有良好的通风条件



    成品识别码(Product ldentification Code)

    OSL  —  0200  —  EISA  —  E7OU


    Product Type

    产品类别



    Current

    电流



    Structure and Material

    结构和材质



    Inductance

    电感量



  • 产品应用(Product Application)

    1.将DV/DT限制到500V/us

    2.将电机端子上的电压限制到:1000V到400V~(rms值)1150V到460V~(rms值)

    3.减小打开滤波器与电机之间的接触器所引起的滤波器干扰

    4.减小电机接地泄露电流

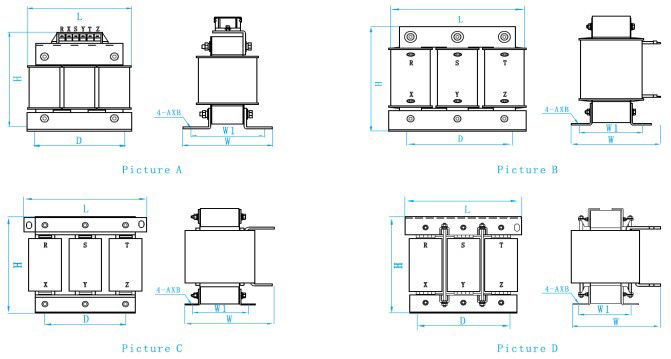

  • 产品尺寸图(Product Size)

    380V 1%压降产品尺寸图Product size

    产品型号

    图号 适配功率(KW) 额定电流(A) 电感量(mH) 压降 绝缘等级 尺寸(±2mm)

    重量

    (KG±10%)

    L W H D W1 A*B
    OSL-0005-EISA-E1M4 A 1.5 5 1.4 1% F、H 120 75 135 90 52 6*12 2.5
    OSL-0007-EISA-E1M0 2.2 7 1 1% F、H 120 75 135 90 52 6*12 2.5
    OSL-0010-EISA-EM70 3.7 10 0.7 1% F、H 120 75 135 90 52 6*12 2.9
    OSL-0015-EISA-EM47 5.5 15 0.47 1% F、H 120 75 135 90 52 6*12 2.9
    OSL-0020-EISA-EM35 7.5 20 0.35 1% F、H 120 75 135 90 52 6*12 3.0
    OSL-0030-EISA-EM23 B 11 30 0.23 1% F、H 155 140 140 95 61 6*12 5.0
    OSL-0040-EISA-EM18 15 40 0.18 1% F、H 155 140 140 95 61 6*12 5.0
    OSL-0050-EISA-EM14 18.5 50 0.14 1% F、H 180 155 165 120 80 8.5*20 8.0
    OSL-0060-EISA-EM12 22 60 0.12 1% F、H 180 155 165 120 80 8.5*20 8.0
    OSL-0080-EISA-E87U 30 80 0.087 1% F、H 180 155 165 120 80 8.5*20 8.0
    OSL-0090-EISA-E78U 37 90 0.078 1% F、H 180 155 165 120 80 8.5*20 8.0
    OSL-0120-EISA-E58U 45 120 0.058 1% F、H 195 185 195 120 88 8.5*20 13.0
    OSL-0150-EISA-E47U 55 150 0.047 1% F、H 195 185 195 120 88 8.5*20 13.0
    OSL-0200-EISA-E35U C 75 200 0.035 1% F、H 245 175 255 182 98 11*18 23.0
    OSL-0250-EISA-E28U 110 250 0.028 1% F、H 245 175 255 182 98 11*18 23.0
    OSL-0290-EISA-E24U 132 290 0.024 1% F、H 245 175 255 182 98 11*18 23.0
    OSL-0330-EISA-E21U 160 330 0.021 1% F、H 295 190 275 214 104 12*20 30.0
    OSL-0390-EISA-E18U 185 390 0.018 1% F、H 295 190 275 214 104 12*20 30.0
    OSL-0490-EISA-E14U 220 490 0.014 1% F、H 295 190 275 214 104 12*20 30.0
    OSL-0600-EISA-E12U 280 600 0.012 1% F、H 295 210 295 214 104 12*20 35.0
    OSL-0660-EISA-E11U 300 660 0.011 1% F、H 295 210 295 214 104 12*20 35.0
    OSL-0800-EISA-E8U7 380 800 0.0088 1% F、H 345 225 315 270 119 12*20 43.0
    OSL-1000-EISA-E7UO 450 1000 0.0070 1% F、H 380 250 345 290 124 12*20 55.0
    OSL-1200-EISA-E5U8 D 550 1200 0.00585 1% F、H 380 260 425 290 134 12*20 73.0
    OSL-1600-EISA-E4U3 630 1600 0.0043 1% F、H 380 390 425 290 159 12*20 85.0

    690V 1%压降产品尺寸图Product size

    产品型号 图号 适配功率(KW) 额定电流(A) 电感量(mH) 压降 绝缘等级 尺寸(±1mm)

    重量

    (KG±10%

    L W H D W1 A*B
    0SL-0005-EISA-E2M8 A 3.7 5 2.8 1% F.H 120 75 135 90 52 6*12 3.0
    0SL-0007-EISA-E2M0 5.5 7 2 1% F.H 120 75 135 90 52 6*12 3.0
    0SL-0010-EISA-E1M4 7.5 10 1.4 1% F.H 155 90 165 95 61 6*12 5.6
    0SL-0015-EISA-EM93 11 15 0.93 1% F.H 155 90 165 95 61 6*12 5.6
    0SL-0020-EISA-EM70 15/18.5 20 0.7 1% F.H 155 90 165 95 61 6*12 5.6
    0SL-0030-EISA-EM47 B 22 30 0.47 1% F.H 180 155 165 120 83 8.5*20 8.0
    0SL-0040-EISA-EM35 30 40 0.35 1% F.H 180 155 165 120 83 8.5*20 8.0
    0SL-0050-EISA-EM28 37/45 50 0.28 1% F.H 190 175 165 120 98 8.5*20 10.0
    0SL-0060-EISA-EM23 55 60 0.23 1% F.H 190 175 165 120 98 8.5*20 10.0
    0SL-0080-EISA-EM18 75 80 0.18 1% F.H 190 180 185 120 98 8.5*20 12.0
    0SL-0090-EISA-EM16 90 90 0.16 1% F.H 190 180 185 120 98 8.5*20 12.0
    0SL-0120-EISA-EM12 C 110 120 0.12 1% F.H 245 175 225 182 98 11*18 25.0
    0SL-0150-EISA-E94U 132 150 0.094 1% F.H 245 175 225 182 98 11*18 25.0
    0SL-0200-EISA-E70U 160/185 200 0.07 1% F.H 245 185 255 182 108 11*18 27.0
    0SL-0250-EISA-E55U 220 250 0.055 1% F.H 245 185 255 182 108 11*18 27.0
    0SL-0290-EISA-E48U 240 290 0.048 1% F.H 245 192 255 182 108 11*18 27.0
    0SL-0330-EISA-E42U 280/300 330 0.042 1% F.H 295 235 275 214 134 12*20 43.0
    0SL-0390-EISA-E36U 380 390 0.036 1% F.H 295 235 275 214 134 12*20 43.0
    0SL-0490-EISA-E28U 450 490 0.028 1% F.H 295 245 275 214 134 12*20 43.0
    0SL-0600-EISA-E23U 550 600 0.023 1% F.H 295 270 295 214 164 12*20 62.0
    0SL-0660-EISA-E21U 630 660 0.021 1% F.H 295 270 295 214 164 12*20 62.0
    0SL-0800-EISA-E18U D 710 800 0.018 1% F.H 380 275 350 290 154 12*20 76.0
    0SL-1000-EISA-E14U 800 1000 0.014 1% F.H 380 300 350 290 184 12*20 95.0



  OSL系列三相输出电抗器安装在变频器输出端,用于限制变频器与电机连接电缆的容性充电电流,钝化变频器输出的PMW波电压上升率。

  1.降低电机的噪音,降低涡流损耗。

  2.降低输入高次谐波造成的漏电流。

  3.用于平滑滤波,降低顺变电压dv/dt。延长电机寿命。

  4.保护变频器内部的功率开关器件
