EMI三相输入滤波器 AFI


产品编号:

1131526236157923328

EMI三相输入滤波器具有良好的干扰抑制能力,可用于数据处理系统、电源净化等需要强干扰抑制器设备中。

所属分类:

EMI 滤波器系列

  • 产品描述
  • 产品特点
  • 技术规格
  • 产品尺寸
  •   AFI系列三相输入滤波器产品具有良好的干扰抑制能力,可用于数据处理系统、电信系统、变频器及电源净化等需要强干扰抑制器设备中。

    关键词:
    • 滤波器
  • 产品特点(Product characteristics)

    1. 高插入损耗

    2. 优良的EMI噪声抑制能力

    3. 降低变频器和电网之间的双向传导干扰

    4. 额定电压:380/440VAC

    5. 工作频率:50/60HZ

    6. 试验电压:(1分钟)线与线1500VDC 线与地2500VDC

    7. 绝缘电阻:线与地500VDC≥1500M

    8. 温度范围:-25℃ ~ + 85℃

    9. 产品执行标准:IEC/EN 60939



    成品识别码(Product ldentification Code)

    A F I  —  0080  —  4 B


    A 三相交流 D单相交流

    SA三相四线交流 FA四象限

    滤波器

    I输入

    O输出



    Rated Current

    额定电流(A)



    Rated Voltage

    额定电压(4-AC400V)

    Filtering Level

    滤波等级

    无 默认常规

    G导轨 T端子台(单相可选)



  • 产品应用(Product Application)

    1. 三相调速电机驱动,伺服驱动,变频器及逆变器

    2. 能量转换装置,如机器及自动化设备

    3. 空调设备,电梯,电力供应,UPS,注塑机

    4. 机床设备、打印设备、包装设备、钻床和磨床、纺织设备等

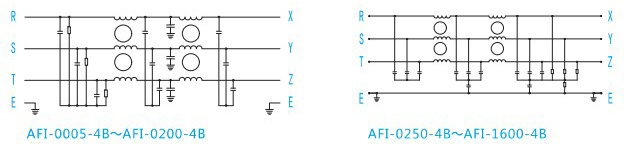

  • 电气原理图(Circtit Diagrams)



    产品尺寸图(Product Size)



    产品型号   图号

    适配功率

    (KW)

    额定电流

    (A)

    尺寸Dimension(±2mm)

    重量

    (KG±10%)

    A B C D E F G H ΦI J
    AFI-0005-4B A 1.5 5 168 180 190 190 20 40 × 75 4.5 M4 0.8
    AFI-0010-4B 3.7 10 168 180 190 190 20 40 × 75 4.5 M4 1.2
    AFI-0020-4B 7.5 20 220 235 250 242 25 45 × 75 5.5 M4 1.3
    AFI-0036-4B 15 36 240 255 270 310 31 50 × 85 5.5 M4 1.5
    AFI-0050-4B 18.5 50 220 234 250 290 60 85 × 90 5.5 M6 2.3
    AFI-0065-4B 30 65 220 234 250 290 60 85 × 90 5.5 M6 3
    AFI-0080-4B 37 80 240 255 270 320 60 85 × 140 6.5 M8 5
    AFI-0100-4B 45 100 240 255 270 320 60 85 × 140 6.5 M8 5
    AFI-0130-4B 55 130 240 255 270 338 65 95 × 150 6.5 M8 5.5
    AFI-0150-4B 75 150 240 255 270 338 65 95 × 150 6.5 M8 5.5
    AFI-0200-4B 110 200 350 365 380 455 102 120 × 170 6.5 M8 6
    AFI-0250-4B B 132 250 200 100 × 300 195 220 170 90 6.5*9.5 M8 6
    AFI-0320-4B 160 320 200 100 × 300 195 220 170 90 6.5*9.5 M8 6.2
    AFI-0400-4B 220 400 210 105 × 315 245 260 230 128 6.5*10.5 M8 13
    AFI-0500-4B 250 500 210 105 × 315 245 260 230 128 6.5*10.5 M8 13
    AFI-0600-4B 315 600 210 105 × 315 245 260 230 128 6.5*10.5 M8 14
    AFI-0800-4B 400 800 320 165 × 445 245 260 230 128 6.5*10.5 M8 14
    AFI-0900-4B 450 900 320 165 × 445 245 260 230 128 6.5*10.5 M8 24
    AFI-1000-4B 500 1000 320 165 × 445 245 260 230 128 6.5*10.5 M8 24
    AFI-1200-4B 630 1200 400 245 × 580 270 292 250 150 8.5*14 M12 26
    AFI-1600-4B 800 1600 400 245 × 580 270 292 250 150 8.5*14 M12 28



  AFI系列三相输入滤波器产品具有良好的干扰抑制能力,可用于数据处理系统、电信系统、变频器及电源净化等需要强干扰抑制器设备中。
