制动单元 BCS
产品编号：
1131526420367560704
所属分类：
制动单元系列
- 产品描述
- 产品特点
- 技术规格
- 产品尺寸
-
BCS系列制动单元产品的作用是将电机在减速的过程中产生的再生能量,以热能的形式消耗在制动电阻上,以产生足够的制动转矩，从而改善变频器的制动性能及缩短变频器的制动时间。
-
产品特点(Product characteristics)
1.经济性：产品性价比高,规格齐全，涵盖单机经济型和并机通用型，降低使用成本。其品质可与同类进口产品相媲美。
2.通用性：多档位可调节斩波电压可适用于各品牌低压变频器，特殊设计可以使用普通电阻，不必选择无感电阻。
3.可靠性：具有IGBT过热、过流、短路保护保护功能，可防止IGBT击穿造成制动电阻长时间负荷运行而引起的安全隐患。
4.过载能力强：核心原件采用进口器件，提高制动单元的工作结温，从而使制动单元的过载能力增强。
5.双重吸收回路：采用双重吸收电路使IGBT 能更有效的抑制dv/dt，从而对制动单元及主控制系统中的变频器等设备提供更安全保护。
6.抗干扰能力强：采用电路布线布局先进技术，使电路电感降低，从而提高制动单元的抗干扰能力。
7.反应时间及降噪处理：反应时间1mS以下，有多重噪音过滤算法，全程噪声过滤,不会污染电网和干扰其他设备。
8.体积小巧：与传统产品比较，创新集成电路技术使体积更加小巧美观，节省安装空间。
9.人性化设计：a、面板采用弹簧螺丝连接技术，使接线操作更加方便。b、无需打开面板就可以通过指示灯观察并了解运行情况。
成品识别码(Product ldentification Code)
BCS — 4 0 4 5 D M
Product Type
产品类别
交流电压等级
代号 电压
4 AC400V
ED10%适配变频器功率
代号 功率
45 45KW
单 机
高性能模块
-
产品规格（Product specification)
单机经济型 2015D 2030D 2045D 4015D 4030D 4045D 4075D 单机高性能型 4045DM 4075DM 4090DM 4110DM 4160DM 6045DM 6110DM 并机通用型 4220M 4300M 4400M 6220M 11220M BCS系列制动单元技术条件（Technical specification)
制动单元型号－BCS AC200V~AC300V AC380V~AC460V 2015 2030 4030 4045 4075 4090 4110 4160 4220 4300 4400 6045 6110 6220 11220 输入输出特性 峰值电流(A) 50 75 50 75 100 150 150 200 300 450 600 75 200 300 200 额定电流(A) 15 30 15 25 40 50 60 70 120 200 300 25 70 85 60 配线（mm2） 4-6 6-8 4-6 4-6 6-8 8-10 8-16 8-16 16-36 25-50 25-50 4-6 8-16 16-36 8-16 最小阻值：Ω 10 6.5 20 13.6 9.5 7 6.5 4 3 2.5 2 22 13 5 20 制动起始电压(V) DC380V DC630/DC660/DC690V DC950/DC1000/DC1050
/DC1100/DC1150VDC/1800/
1850/1900/
1950/2000最大回滞误差 约8V 约16V 约30V 约50V 同步信号 ①单机经济型不可并机；②并机通用型，可多台并机，推鉴不超过4台（如超出需另外配置同步卡）。 电源 直流母线电压 DC 243－400V DC 460-800V DC850-1200V DC1500-2000V RS端子外接电源 外接220V电源 保护 散热器过热 温度开关+85℃ 故障输出 RELAY接点0.6A125VAC/2A30VDC(T1,T2) 散热风机工作条件 制动单元，能量吸收电阻板温升超过+45℃时风机工作，低于+45℃风机停止工作 指示功能 电源指示 PCB上直流母线输入端子有电压（大于80V）输入，红色上电“POWER”指示灯亮 运行指示 制动单元工作时,绿色“BRAKING”指示灯亮 环境条件 环境温度 -10℃~+40℃(无冰冻) 存储温度 -10℃~+50℃ 湿度 90%RH(无凝霜) 振动 10~20HZ为1G, 20~50HZ可达0.2G 机械构造 壁挂式IP20 -

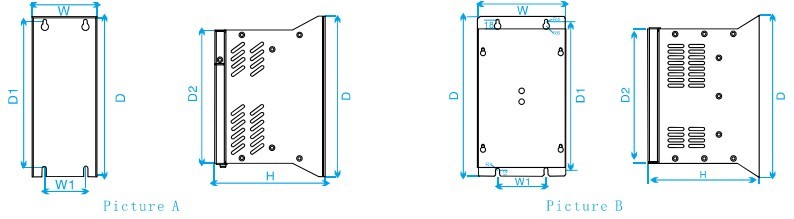

产品尺寸图(Product Size)
产品型号 图号 额定电流
(A)
峰值电流
(A)
最小制动电阻
（Ω）
尺寸Dimension(±2mm) 安装孔尺 端子 配线
(mm²)
重量
(kg±10%)
W D H W1 D1 D2 BCS-2015D A 15 50 10 96 228 135 50 213 195 φ5 M4 4-6 1.8 BCS-2030D 30 75 6.5 96 228 135 50 213 195 φ5 M4 6-8 1.8 BCS-4030D 15 50 20 96 228 135 50 213 195 φ5 M4 4-6 1.8 BCS-4045D 25 75 13.6 96 228 135 50 213 195 φ5 M4 4-6 1.8 BCS-4075D 40 100 9.5 96 228 135 50 213 195 φ5 M4 6-8 1.8 BCS-4045DM 25 75 13.6 103 215 158 78 200 185 φ5 M4 4-6 3 BCS-4075DM 40 100 9.5 103 215 158 78 200 185 φ5 M4 4-6 3 BCS-4090DM 50 150 7 103 215 158 78 200 185 φ5 M4 8-10 3 BCS-4110DM 60 150 6.5 133 298 168 90 283 259 φ8 M8 8-16 3.8 BCS-4160DM 70 200 4 133 298 168 90 283 259 φ8 M8 8-16 3.8 BCS-4220M B 120 300 3 190 330 193 100 309 282 φ8 M8 16-36 7 BCS-4300M 200 450 2.5 190 330 193 100 309 282 φ8 M8 25-50 7 BCS-4400M 300 600 2 190 330 193 100 309 282 φ8 M8 25-50 7 BCS-6045DM A 25 75 22 103 215 158 78 200 185 φ5 M4 4-6 3 BCS-6110DM 70 200 13 133 298 168 90 283 259 φ8 M8 8-16 3.8 BCS-6220M B 85 300 5 190 330 193 100 309 282 φ8 M8 16-36 7 BCS-11220M 60 200 20 254 407 212 190 388 φ8 M8 16-36 备注：单机经济型不可多台并机使用，配置电阻时请注意最小阻值范围！
