串联电抗器
产品编号：
1131526230172651520
所属分类：
电抗器系列
- 产品描述
- 产品特点
- 技术规格
- 产品尺寸
-
串联电抗器里面通过的是交流电流,是电力系统无功补偿装置的重要配套设备。串联电抗器的作用是与补偿电容器串联使用,限制合闸涌流及操作过电压,改善系统的电压波形，保护电容器,提高电网功率因数， 对电力电容器及其它电力设备的安全运行起到了较大的作用。通常5-7%电抗率的电抗器13%电抗率的电抗器,属高电感値的电抗器。
串联电抗器产品特点
1.串联电抗器的铁芯采用进口硅钢片，芯柱经过多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下不发生变化。
2.铁芯端面采用硅钢片端面胶，使硅钢片牢固的结合在一起，大大减小了运行的噪音，并具有较好的防潮防尘性能。
3.线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。
4.串联电抗器环氧浇注线圈不吸水=局部放电量低,可在恶劣环境条件下安全运行。
关键词:- 串联电抗器
-
产品特点(Product characteristics)
1.额定工作电压：380VAC 50/60Hz
2.工作电流：5A至1600A @40℃;
3.最大电流：1.5*额定电流，持续60S
4.温升：≤95K
5.噪音低≤65dB
6.防护等级：F级以上
7.防护等级：IP00
8.每相电感误差：-10，+10%
9.绝缘水平:1kv 绝缘电阻≥100MΩ
10.介电测试绕组于绕组、绕组对地：3.5KV,1MIN;
11.适用标准：IEC60076; GB19212.1-2008; GB19212.21-2007; GB1094.6-2011
使用环境条件(Environmental conditions)
1.海拔高度不超过2000米
2.耐温等级F级(155℃)以上
3.运行环境温度-25℃～+45℃，相对湿度不超过90%
成品识别码(Product ldentification Code)
VSL — 0200 — EISA — 04
Product Type
产品类别
Current
电流
Structure and Material
结构和材质
Inductance
电压400V
-

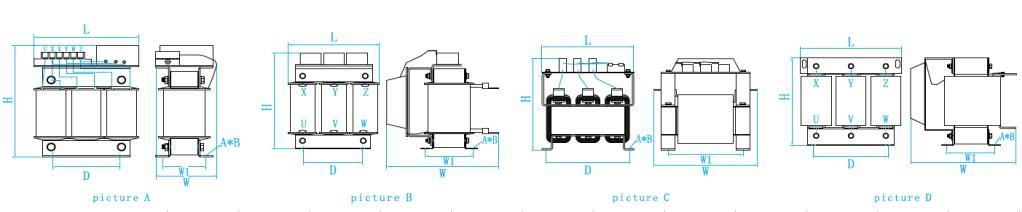

产品尺寸图(Product Size)
产品型号 图号 适配功率
(KW)
额定电流
(A)
开关频率
(KHz)
尺寸Dimension(±2mm) 重量
（KG±10%）
L W H D W1 A*B VSL-0010-EISA-04 A 3.7 10A 5 155 100 180 95 61 8.5*17 6 VSL-0015-EISA-04 5.5 15A 5 155 100 180 95 61 8.5*17 6 VSL-0020-EISA-04 7.5 20A 5 155 100 180 95 61 8.5*17 6 VSL-0030-EISA-04 B 11 30A 4 190 220 200 120 84 8.5*17 11 VSL-0040-EISA-04 15 40A 4 190 220 200 120 84 8.5*17 11 VSL-0050-EISA-04 18.5 50A 4 190 235 220 120 98 8.5*17 15 VSL-0060-EISA-04 22 60A 4 190 235 220 120 98 8.5*17 15 VSL-0080-EISA-04 30 80A 4 190 235 220 120 98 8.5*17 15 VSL-0090-EISA-04 37 90A 3 190 235 220 120 98 8.5*17 15 VSL-0120-EISA-04 C 45 120A 3 260 260 255 225 175 11*18 25 VSL-0150-EISA-04 55 150A 3 260 260 255 225 175 11*18 25 VSL-0200-EISA-04 75 200A 3 260 300 270 225 205 11*18 29 VSL-0250-EISA-04 110 250A 3 260 300 270 225 205 11*18 29 VSL-0290-EISA-04 132 290A 3 260 300 285 225 205 11*18 33 VSL-0330-EISA-04 D 160 330A 3 295 330 275 214 139 12*20 48 VSL-0390-EISA-04 185 390A 3 295 330 275 214 139 12*20 48 VSL-0490-EISA-04 220 490A 2 295 330 275 214 139 12*20 48 VSL-0600-EISA-04 280 600A 2 345 330 315 270 134 12*20 58 VSL-0660-EISA-04 300 660A 2 345 350 315 270 149 12*20 68 VSL-0800-EISA-04 380 800A 2 380 340 350 290 134 12*20 70 VSL-1000-EISA-04 450 1000A 2 380 350 350 290 134 12*20 75 VSL-1200-EISA-04 550 1200A 2 380 425 425 290 184 12*20 115 VSL-1600-EISA-04 630 1600A 2 380 425 425 290 184 12*20 120
串联电抗器里面通过的是交流电流,是电力系统无功补偿装置的重要配套设备。串联电抗器的作用是与补偿电容器串联使用,限制合闸涌流及操作过电压,改善系统的电压波形，保护电容器,提高电网功率因数， 对电力电容器及其它电力设备的安全运行起到了较大的作用。通常5-7%电抗率的电抗器13%电抗率的电抗器,属高电感値的电抗器。
串联电抗器产品特点
1.串联电抗器的铁芯采用进口硅钢片，芯柱经过多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下不发生变化。
2.铁芯端面采用硅钢片端面胶，使硅钢片牢固的结合在一起，大大减小了运行的噪音，并具有较好的防潮防尘性能。
3.线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。
4.串联电抗器环氧浇注线圈不吸水=局部放电量低,可在恶劣环境条件下安全运行。
