EMI单相交流滤波器 DFI


产品编号:

1131526382220365824

EMI单相交流滤波器具有优异的插入损耗,低泄漏电流等特性。

所属分类:

EMI 滤波器系列

  • 产品描述
  • 产品特点
  • 技术规格
  • 产品尺寸
  •   DFI系列单相交流滤波器产品具有优异的插入损耗,低泄漏电流等特性。结构紧凑,易安装,应用范围广泛,通用性强。

    关键词:
    • EMI滤波器
  • 产品特点(Product characteristics)

    1. 高插入损耗

    2. 优良的EMI噪声抑制能力

    3. 降低传导干扰

    4. 额定电压:120/250VAC

    5. 工作频率:50/60HZ

    6. 试验电压:(1分钟)线与线1500VDC 线与地2500VDC

    7. 绝缘电阻:线与地500VDC≥1500M

    8. 温度范围:-25℃ ~ + 85℃

    9. 产品执行标准:IEC/EN 60939



    成品识别码(Product ldentification Code)

    A F I  —  0080  —  4 B


    A 三相交流 D单相交流

    SA三相四线交流 FA四象限

    滤波器

    I输入

    O输出



    Rated Current

    额定电流(A)



    Rated Voltage

    额定电压(4-AC400V)

    Filtering Level

    滤波等级

    无 默认常规

    G导轨 T端子台(单相可选)



  • 产品应用(Product Application)

    1. 三相调速电机驱动,伺服驱动,变频器及逆变器

    2. 能量转换装置,如机器及自动化设备

    3. 空调设备,电梯,电力供应,UPS,注塑机

    4. 机床设备、打印设备、包装设备、钻床和磨床、纺织设备等

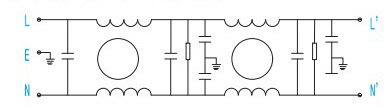

  • 电气原理图(Circtit Diagrams)

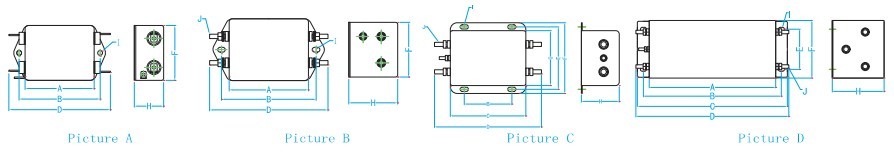

    产品尺寸图(Product Size)



    产品型号

    Product Type

    图号

    Picture NO

    适配功率

    (KW)

    额定电流

    (A)

    尺寸Dimension(±2mm)

    重量

    (KG±10%)

    A B C D E F G H ΦI J
    DFI-0001-2B A 0.1 1 63 74 × 85 × 51 × 30 4.5 × 0.18
    DFI-0003-2B 0.4 3 63 74 × 85 × 51 × 30 4.5 × 0.18
    DFI-0006-2B 0.75 6 63 74 × 85 × 51 × 30 4.5 × 0.18
    DFI-0010-2B 1.5 10 63 74 × 85 × 51 × 30 4.5 × 0.18
    DFI-0015-2B 2.2 15 63 74 × 85 × 51 × 30 4.5 × 0.18
    DFI-0020-2B B 3.7 20 73 87 × 106 × 57 × 45 4.5 M4 0.30
    DFI-0030-2B 5.5 30 73 87 × 106 × 57 × 45 4.5 M4 0.90
    DFI-0050-2B C 7.5 50 × 80 120 178 115 130 100 50 4.5*6.5 M6 1.00
    DFI-0060-2B 11 60 × 80 120 178 115 130 100 50 4.5*6.5 M6 1.00
    DFI-0080-2B D 15 80 220 243 261 293 80 100 × 90 6.4*9.4 M8 1.20
    DFI-0100-2B 18.5 100 220 243 261 293 80 100 × 90 6.4*9.4 M8 1.50
    DFI-0130-2B 22 130 220 243 261 293 80 100 × 90 6.4*9.4 M8 1.50
    DFI-0150-2B 30 150 220 243 261 290 96 125 × 90 6.4*9.4 M10 3.00
    DFI-0200-2B 37 200 220 243 261 290 96 125 × 90 6.4*9.4 M10 3.00



  DFI系列单相交流滤波器产品具有优异的插入损耗,低泄漏电流等特性。结构紧凑,易安装,应用范围广泛,通用性强。
